腳手架鋼管彎曲試驗機GDW-50J

產品介紹：
       由于腳手架鋼管企業生產規格單一48.3，鋼管進行平面彎曲試驗比較多，我公司聯合北京建科院依據GB/T244-2008 ISO8491：1998（E）《金屬管彎曲試驗方法》共同開發出的GDW-50J “腳手架鋼管彎曲試驗機”，該試驗機工作效率高，操作簡單，限位可靠，使用壽命長是腳手架鋼管生產企業和質檢單位的最完善的彎曲試驗機。
技術指標：
產品型號：GDW-50J
彎曲鋼管直徑范圍 48.3mm
鋼管正向彎曲角度 5°-180°內任意設定
鋼管反向彎曲角度 5°-180°內任意設定
工作盤轉速 ≤2 r/min
輥心距離 368mm
工作盤（套）直徑 （12倍徑）?48.3mm?12≈580mm
電動機功率  1.5kw
滾輪半徑R26
售后說明：產品質保：本機器產品質量保證期為3年，免除您的后顧之憂。

本產品為濟南新時代試金研發生產的YGW-50A鋼筋彎曲試驗機，如您有需求或任何想要咨詢的內容，歡迎您隨時致電我司，我們將有專業的技術客服人員為您竭誠服務。垂詢熱線：0531-859991949。以下是YGW-50A鋼筋彎曲試驗機的詳細內容。

　產品概述:　
YGW-50A彎曲試驗機是用來進行金屬棒材、板材、建筑用螺紋鋼的彎曲實驗，測定其彎曲塑性彎形能力。是對鋼筋進行冷彎試驗和平面反向彎曲試驗的一種工藝設備。
　　試驗機完全滿足其主要參數符合GB1499.2《鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋》、YB/T5126《鋼筋混凝土用鋼筋彎曲和反向彎曲試驗方法》、ISO 10065:1990和GB/T 232 《金屬材料彎曲試驗方法》中的有關規定。及GBT244《金屬管彎曲實驗方法》等相關標準要求。

　功能特點:　
YGW-50A鋼筋彎曲試驗機采用臥式結構，彎曲實驗在工作臺面操作，操作方法快捷。
　　采用液壓加載，液壓缸采用雙向缸加荷，速度快、效率高。活塞前端配置彎曲壓頭插座，能快速方便更換所需冷彎壓頭。
　　本機彎曲支撐點和活塞前端調整距離大，并配有反彎壓頭，能夠進行反彎實驗。
　　本機通過手輪轉動雙向絲桿，使彎曲支撐同步進退，以調整彎曲支點距離，能夠進行180°彎曲實驗。
　　本機結構緊湊，鋼性強，調節絲桿放置于支撐滑塊槽后側，防止氧化皮落入損壞絲桿。本機設計有氧化皮回收裝置，可將氧化皮通過內部接料盤自動流回機外料桶中。
YGW-50A鋼筋彎曲試驗機采用光電編碼器進行角度顯示和控制，顯示準確、可靠。并在實驗臺前部設有角度盤式指示裝置，該機具備彎曲角度雙顯裝置。
　　本機在壓力油路中設計有壓力傳感裝置，對試樣彎曲進行彎曲力值顯示。
　　本機在控制系統中彎曲角度任意設置，精度高，操作方便快捷。
　　液壓系統采用三位四通電磁閥控制，中位使油缸兩腔閉合，可適當進行彎曲負荷保持。
　　本機電器對油缸和油源進行四點限位控制，雙重保護，因 而設備更加安全可靠。

　技術指標:

　配置技術要求:　
1. 彎曲鋼筋最大直徑φ50mm ；
2. 鋼筋正向彎曲角度 0°-180°內任意設定；
3. 鋼筋反向彎曲角度 0°-90° 內任意設定；
4. 根據客戶要求可隨機配備彎心

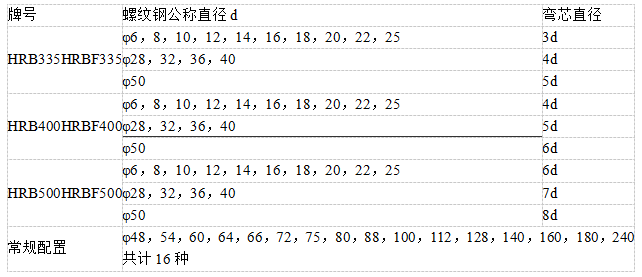

　螺紋鋼筋規格、牌號及彎芯配備表:
